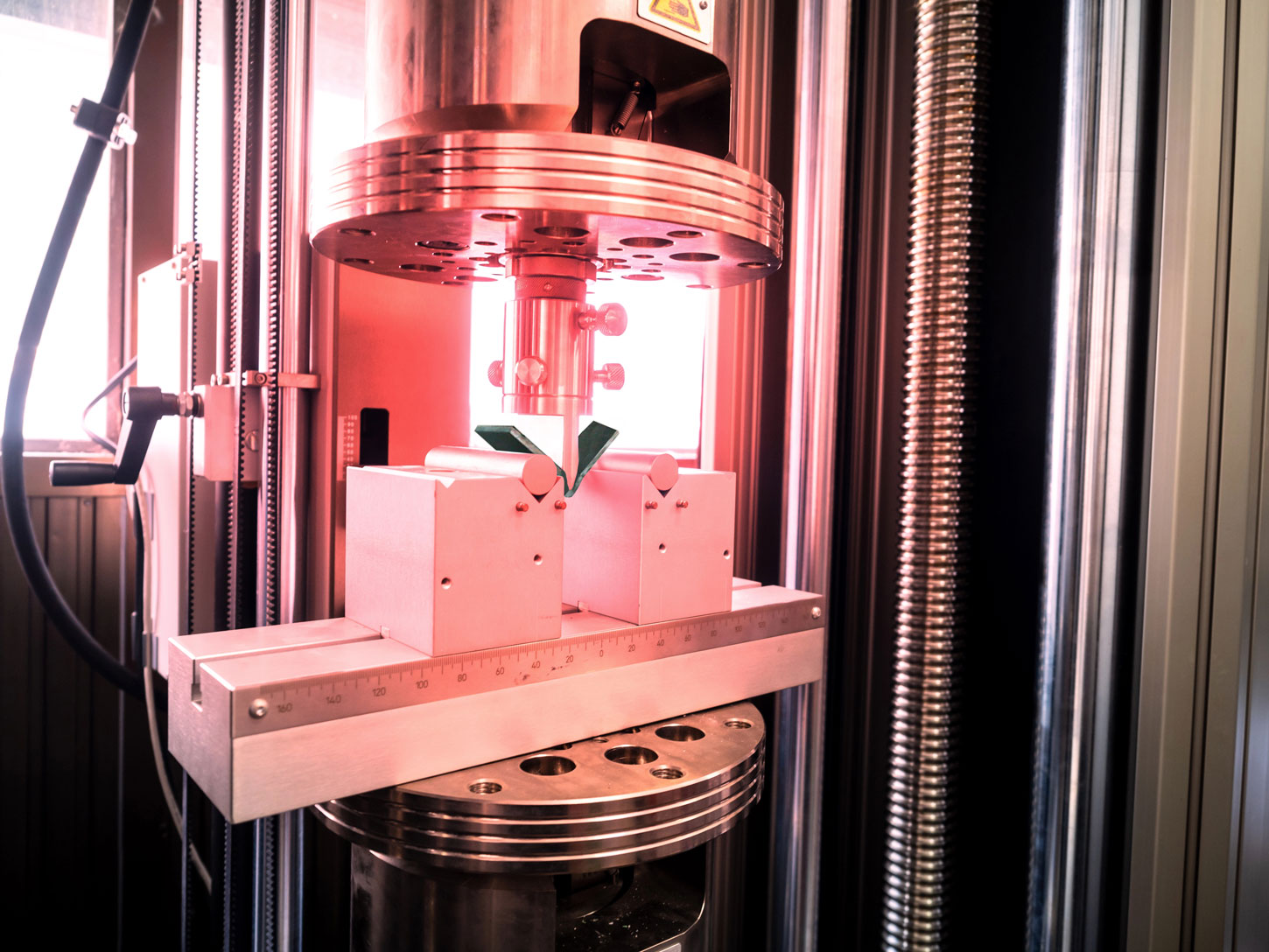

Prova di piega (bend test)

Prove di piegamento

Le prove di piega sono prove distruttive eseguite per valutare la duttilità e la qualità interna del giunto saldato, simulando una sollecitazione meccanica reale.

Il campione viene piegato fino a un determinato angolo (di solito 180°) attorno a un mandrino di raggio definito, per verificare che la saldatura non presenti cricche, mancanze di fusione o discontinuità interne.

Si possono eseguire diverse varianti della prova di piegamento, in base all’area analizzata:

• pieghe longitudinali: attraversano il cordone in direzione parallela alla saldatura;
• pieghe trasversali: tagliano il cordone perpendicolarmente;
• pieghe di faccia e di radice: mirano a valutare la superficie superiore o inferiore del giunto.

Questa prova è essenziale nella qualifica dei procedimenti (WPS) e dei saldatori, secondo UNI EN ISO 5173, norma di riferimento per le prove di piega su giunti saldati a fusione.

Prove di piega saldatura

Le prove meccaniche di piegamento sono fondamentali per verificare la tenacità e la continuità strutturale dell’acciaio, soprattutto nei giunti saldati. Sottoponendo il provino a una forza controllata fino alla piega prescritta, si valuta la capacità del materiale di deformarsi senza fessurazioni o cricche.

Questo tipo di prova è spesso richiesto per:

• la qualificazione dei saldatori e dei procedimenti di saldatura (WPQR), secondo normative come EN ISO 5173;
• il controllo qualità in produzione, per accertare l’assenza di difetti interni;
• verificare la duttilità del materiale anche dopo saldatura o trattamenti termici.

Prova a piegamento a 180°

Le pieghe possono essere effettuate a 180° o secondo angolazioni definite dalla norma, su provini trasversali o longitudinali. La prova è visiva, ma il suo valore tecnico è elevato: un acciaio che resiste alla piegatura garantisce sicurezza e affidabilità in esercizio.

Test di piegamento

Quando sono richieste le prove di piega?

Quando c’è bisogno della qualifica dei procedimenti di saldatura (WPS); secondo la norma UNI EN ISO 15614, le prove di piega fanno parte della batteria di test distruttivi per qualificare un Welding Procedure Specification. Servono a dimostrare che il procedimento adottato garantisce un giunto meccanicamente conforme e privo di difetti.

Per le qualifiche dei saldatori (UNI EN ISO 9606), la prova di piega è richiesta per verificare che il saldatore sia in grado di eseguire un giunto con continuità interna e buona fusione. La corretta esecuzione della prova è fondamentale per il rilascio della qualifica del saldatore.

Per il controllo di produzione e verifica qualità in officina. In alcuni casi, le aziende prevedono prove di piega su campioni di produzione per confermare la costanza qualitativa nel tempo o per rispondere a richieste specifiche del cliente o dell’ente certificatore.

Contesti normati o regolamentati (es. PED, ASME, ISO). In ambito impiantistico, navale o strutturale, le prove di piega sono spesso obbligatorie per legge o per capitolato tecnico, e devono essere eseguite con modalità precise (materiale, spessore, tipo di giunto ecc.).

Una saldatura affidabile è quella che resiste anche quando viene messa sotto pressione.
